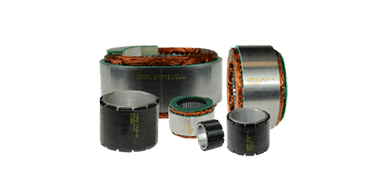

TBM系列無刷力矩電機

Kollmorgen科爾摩根通過使用機械設備本身的軸承支承轉子，TBM系列無刷力矩電機可以直接嵌入設備中。該系列產品適用于要求電機體積小巧緊湊、輕重量、低慣性，但高功率的應用。科爾摩根擁有一系列標準電機，結合其高效和高性價比的聯合研發能力，對機器人關節、醫療機器人、傳感器萬向節和制導系統等關鍵的運動控制應用，都能提供最合適且性能卓越的電機。

PDF資料查看

產品詳情

多種框架尺寸，外徑規格從60毫米（2.36英寸）到129毫米（5.08英寸）不等
24/48/96 VDC標準優化繞組
低齒槽設計
在內部繞組溫度達到155℃時，依然能夠持續運行
防腐蝕不銹鋼轉子
轉子纖維線纏繞固定
激光打標電樞
符合RoHS規范
CE認證（在額定電壓下）

選件：

定制繞組
鎖存型霍爾效應器件（預校準，出廠預裝）

框架尺寸	TBM(s)60	TBM(s)76	TBM(s)129
電機外徑mm	60.35mm	75.97mm	128.93mm
通空直徑	28.70mm	36.07mm	55.88mm
連續失速轉矩	0.41 - 1.16 Nm	0.99 - 2.39 Nm	3.12 - 10.3 Nm
峰值失速轉矩	1.37 - 4.53 Nm	2.86 - 6.89 Nm	8.07 - 39.4 Nm
標準疊片段長度	12.70 mm	15.24 mm	13.33 mm
標準疊片段長度定子尺寸A	12.70 mm 25.40 mm 50.80 mm	15.24 mm 30.73 mm 46.23 mm	13.33 mm 41.28 mm 54.61 mm
額定母線電壓（VDC）	48 VDC	48 VDC	100 VDC
M最大失速轉矩Tc Nm	1.15 Nm	2.33 Nm	10.3 Nm
最大轉矩Tp Nm	4300 RPM	4025 RPM	2700 RPM
最大額定轉速	4300 RPM	4025 RPM	2700 RPM
