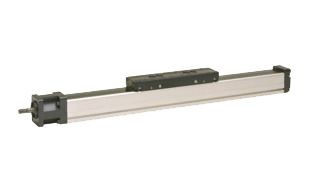

WV系列直線模組單元

ThomsonWV單元直線模組使用專利的絲杠支撐技術。此外，它還采用了專利的塑料覆蓋帶系統，使產品在臟亂環境中使用時內部系統部件能夠得到妥善的保護。WV系列產品需要有外部導向系統，這是它與WM系列產品的區別。

PDF資料查看

產品詳情

WV直線模組>>特性

硬化的滾道襯套
負載不基于外部導向裝置
集中脂潤滑
需要配備外部導向裝置
雙滾珠螺母
自動調節的塑料防塵帶

thomson直線模組規格:

規格/軸的尺寸	WV60	WV80	WV120
截面尺寸（寬x高）: mm	60 x 60	80 x 80	120 x 120
絲杠類型	滾珠絲杠，雙螺母	滾珠絲杠，雙螺母	滾珠絲杠，雙螺母
最大行程長度: mm	絲杠導程為 5, 20 mm: 11000 絲杠導程為 50 mm: 5000	絲杠導程為 5, 10, 20 mm: 1100 絲杠導程為 50 mm: 5000	絲杠導程為 5, 10, 20 mm: 1100 絲杠導程為 40 mm: 5000
最大直線速度: m/s	2.5	2.5	2
最大加速度: m/s	20	20	20
重復精度: ± mm	0.01	0.01	0.01
最大輸入速度: RPM	3000	3000	3000
工作溫度: °C	0 to 80	0 to 80	0 to 80
最大動態負載 (Fx): N	4000	5000	絲杠導程為 5, 10, 20 mm: 12000 絲杠導程為 40 mm: 8000
最大動態負載 (Fy): N	0	0	0
最大動態負載 (Fz): N	0	0	0
最大動態力矩 (Mx): Nm	0	0	0
最大動態力矩 (My): Nm	0	0	0
最大動態力矩 (Mz): Nm	0	0	0
最大驅動軸力 (Frd): N	500	700	1000
最大驅動軸力矩 (Mta): Nm	35	55	80
絲杠直徑: mm	20	25	32
絲杠導程: mm	5, 20, 50	5, 10, 20, 50	5, 10, 20, 40
重量: kg 零行程單元重量每100mm行程的重量每個滑架的重量	4.72 0.55 1.42	7.95 0.99 2.25	18.10 1.94 4.75
