MG/TG系列直線模組單元

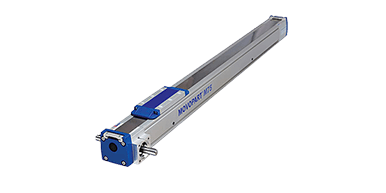

Thomson MG/TG系列直線模組通過皮帶驅動與跨于執行器上承受負載的鞍座實現導向直線運動。自調節覆蓋帶張緊器延長了覆蓋帶壽命，保護皮帶與導軌不受污染。專為高速、長行程應用個設計，是工業應用或物料搬運應用的理想選擇。

PDF資料查看

產品詳情

MG/TG直線模組>>特性

模塊化安裝地腳

安裝在T型槽內的限位開關支架

自動調節不銹鋼防塵帶

多種鞍座規格可選

單/雙螺母支撐

需要用到負載保持制動器

能承受高彎矩載荷

已獲專利的內部自調節菱形滑軌

可在所有方向安裝

簡便的T型槽安裝

沖洗保護

長行程

高速

產品規格：

規格/軸的尺寸	M50/TP05	M55/TG55B	M75/TG75K
截面尺寸（寬x高）: mm	50 x 50	58 x 50	86 x 75
皮帶型號	GT 5MR-19	22-STD SM5-HP	STD5-40
最大行程長度: mm	5000	7000	12000
最大直線速度: m/s	5	5	5
最大加速度: m/s2	40	40	40
重復精度: ± mm	0.2	0.2	0.2
最大輸入速度: rpm	2300	2850	2300
工作溫度: °C	-20 to 70	-20 to 70	-20 to 70
最大動態負載(Fx): N < 2.5 m/s > 2.5 m/s	400 200	400 200	900 450
最大動態負載 (Fy): N complete unit	400	400	1485
最大動態負載(Fz): N 整個單元	400	400	1485
最大動態力矩(Mx): Nm 整個單元	5	9	49
最大動態力矩(My): Nm 整個單元	21	2	85
最大動態力矩(Mz): Nm 整個單元	21	2	85
最大驅動軸力(Frd): N	350	200	600
最大驅動軸力矩(Mta): Nm	10	7	30
皮帶輪直徑: mm	41.38	33.42	41.38
軸每旋轉一周行程: mm	130	105	130
重量: kg 零行程單元重量每100 mm行程的重量每個滑架重量	0.71 0.96 0.33	4.1 0.41 1.10	6.30 0.67 1.50
